compass诊断平台模块分析

应用文档可以直接查看： compassGithub 因:调度系统是自研的，mysql平台不支持canal采集,这里对源码做了分析，进行了数据对接和转换

canal作用

通过kafka 主题为:mysqldata, 进行同步调度数据表到compass表
adapter主要是适配不同调度表数据，主要配置srcDataSources:源调度的数据源， canalAdapters:目标数据源 具体表转换规则在：task-canal-adapter/src/main/adapter/conf/rdb/xx.yml 进行配置

task metadata

主要是同步spark yarn 的作业元数据

task syncer

通过消费 kafka主题:mysqldata的调度mysql表数据，转存为compass表 并且写kafka入信息(xx_task_instance表)：消费topic：mysqldata -> 发送 topic:task-instance

task application

将工作流层与引擎层元数据关联
消费 kafka主题:task-instance, 通过task_instance.id从task_instance表中查询出实例信息
通过解析日志文件，使用正则表达式匹配提取出来找到对应的application_id,->rules.extractLog.name 转换数据后写入mysql -> compass.task_application表中， 并将TaskApplication信息发送到kafka -> 主题为:task-application ->flink模块进行消费

task-detect

模块进行工作流层异常任务检测，例如运行失败、基线耗时异常等
DetectedTask通过消费kafka主题：task-instance进行处理逻辑,取到的是task实例信息，
再通过projectName,flowName,taskName,executionTime去mysql表：task_application查询出app信息，
然后把诊断结果写入
ES -> (compass-job-instance)
延迟的实例处理（缺少appid）
Redis -> ({lua}:delayed:task)
DelayedTask延迟任务处理，通过spingBoot->CommandLineRunner实现启动时运行

task parser

进行引擎层异常任务检测，例如SQL失败、Shuffle失败等 从redis中消费->{lua}:parser:processing

task portal

前端页面展示相关接口模块 报告总览 ReportController -> /api/v1/report
调度列表入口为 AppController -> /api/v1/app/list -> 查询ES索引compass-task-app*
离线列表入口为 JobController -> /api/v1/job/list -> 查询ES索上compass-job-analysis*
离线诊断入口 /openapi/offline/app/metadata -> redis:{lua}:log:record ->| task-parser -> RedisConsumer数据消费 redis:{lua}:log:record

dolphinScheduler主要表关系

flow 表（工作流定义表）
task 表（任务定义表）
task_instance 表（任务实例表）

三者的关系

层级关系：

一个 flow（工作流）包含多个 task（任务节点）
当工作流被执行时，会生成工作流实例，同时为每个任务节点生成 task_instance

数据流向：

用户先定义 flow（工作流）
在 flow 中添加多个 task（任务节点）并设置依赖关系
调度或手动触发时，系统根据 flow 和 task 定义生成 task_instance 执行

生命周期：

flow 和 task 是静态定义，一般不随执行改变
task_instance 是动态生成的，每次执行都会创建新记录

自定义调度系统表转换流程

这里采用了spark每小时采集自定义调度系统和kyuubi表信息，找到调度->实例->application相关信息，批量清洗完数据后，统一批次发送到kafka,
诊断系统（task-detect）会消费kafka消息，来进行自动诊断，把结果存入ES进行展示，这里就直接跳过了task-canal和task-applicaion项目处理的逻辑。

流程步骤说明

数据源读取

源MySQL：

表：JOB_INST_1（实例信息）、JOB_DESC（任务描述）、HOST_GROUP_DEF（主机组:调度没有flow概念，只有依赖拓扑关系，占时用这个代替，后面再清先转换）
SQL条件：筛选指定时间范围（dateStartHour到当日23:59:59）且任务类型为99或96的记录。

Kyuubi MySQL：

表：sqlmetadata 获取Spark任务的application_id，按时间范围过滤并去重。

数据转换

UDF处理：

getTaskType：将数字任务类型转换为字符串（如99→SPARK）。
getTaskState：将状态码转为文本（如1→success）。
getTriggerType：区分触发类型（schedule或manual）。
getExecutionTime：规范化时间格式。

字段映射：

字段映射逻辑：参考代码注释中的海猫（源系统）与Compass（目标系统）字段对应关系。

源字段（如BUSI_GRP）→目标字段（如project_name）…等 数据写入目标MySQL task_instance表： 使用临时表+ON DUPLICATE KEY UPDATE实现幂等写入（按id更新）。 task_application表： 关联实例数据与application_id，写入任务应用信息。
…

Kafka消息生产

数据过滤：仅选择包含application_id的实例记录。

消息格式：

{
  "rawData": null,
  "body": {
    "id": "实例ID",
    "projectName": "项目名",
    "flowName": "流名称",
    ...
  },
  "eventType": "INSERT",
  "table": "task_instance"
}

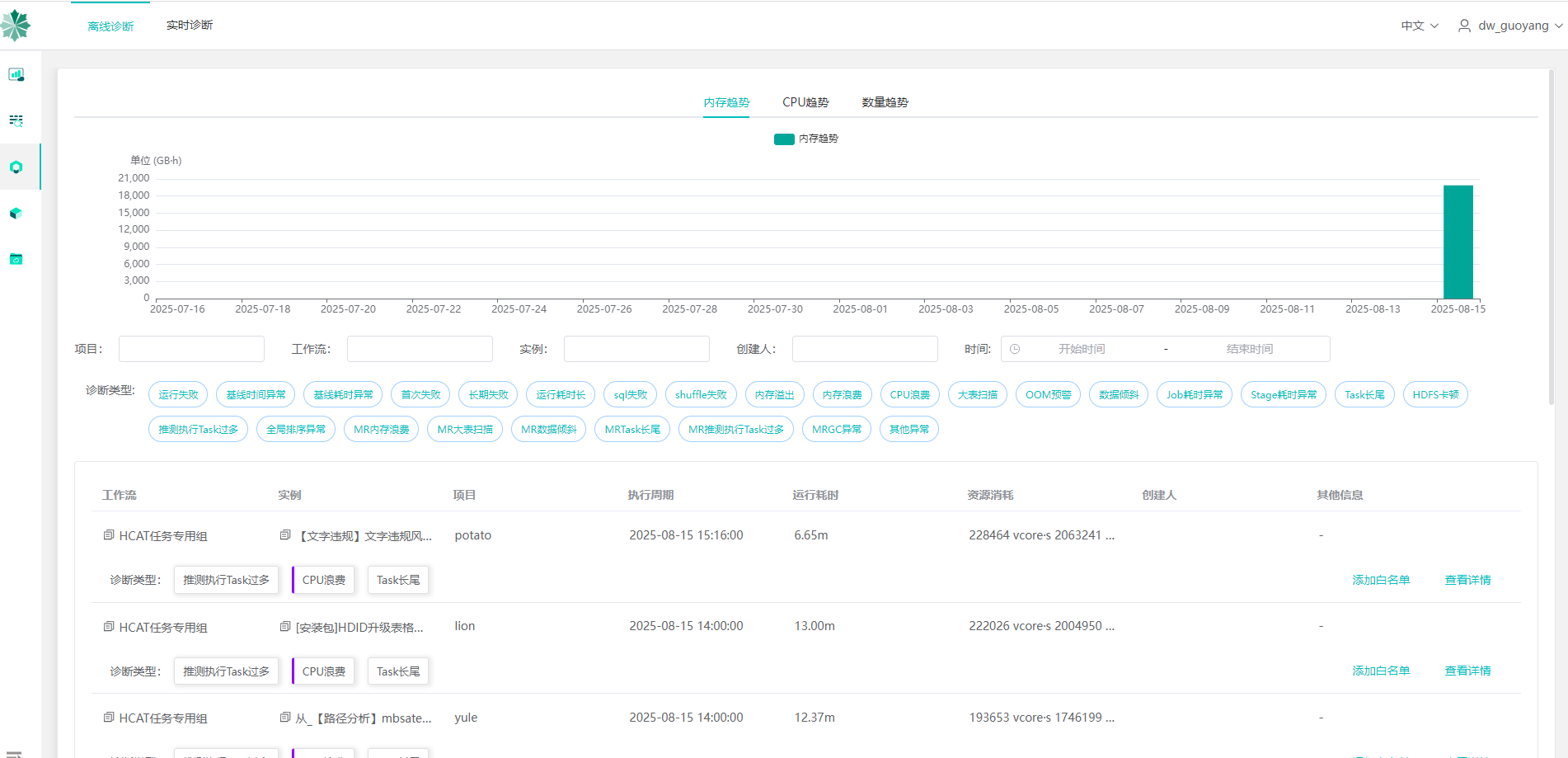

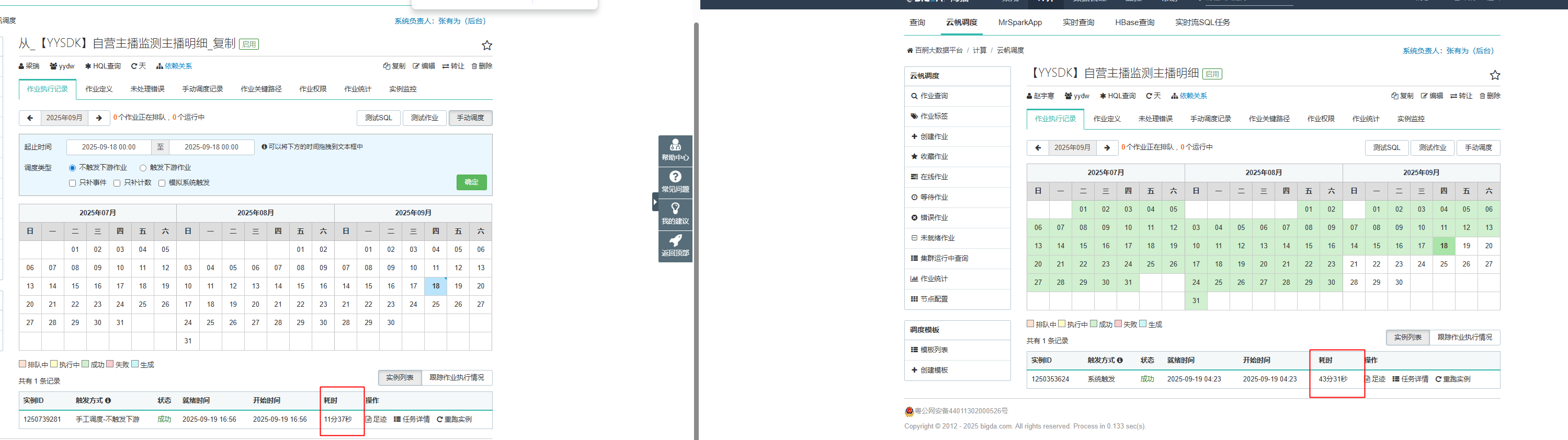

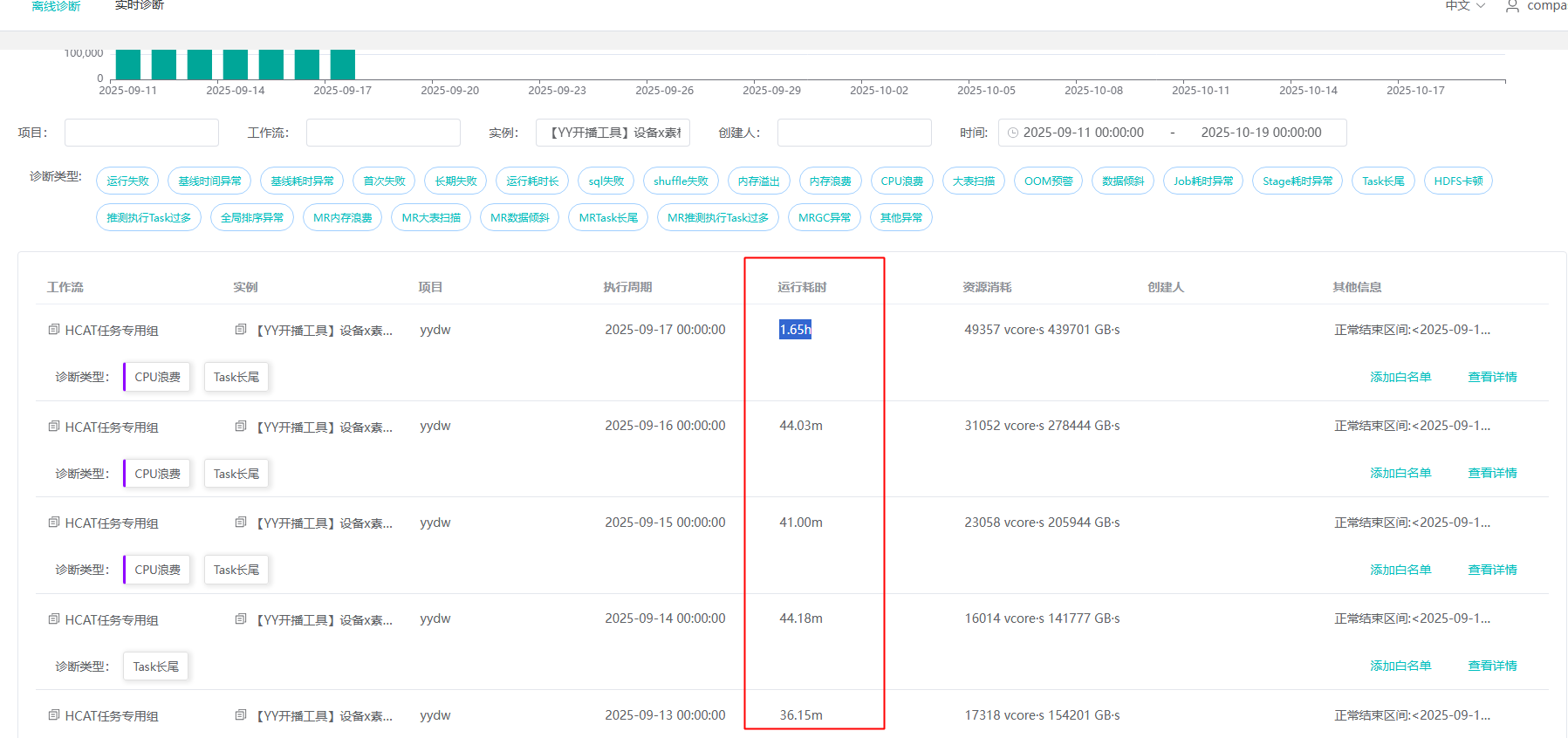

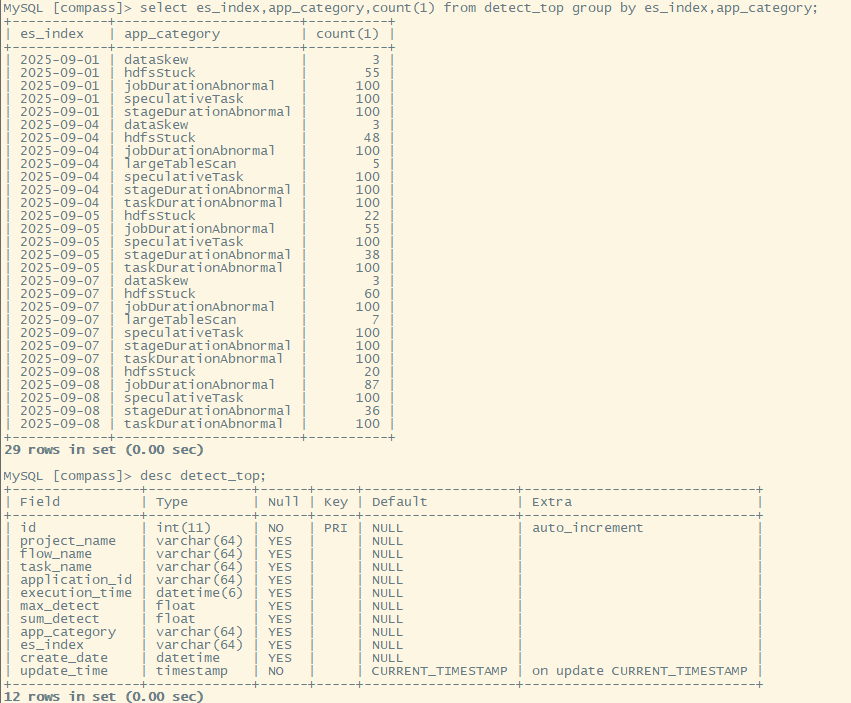

最终效果预览

诊断逻辑解析

默认诊断配置:compass\task-parser\src\main\resources\application.yml

图解流程(spark中的job->stage->task的流程) 假设我们有如下代码：

//RDD is resilient distributed dataset
val textFile = sc.textFile("hdfs://...")          // RDD A
val words = textFile.flatMap(line => line.split(" ")) // RDD B
val mappedWords = words.map(word => (word, 1))       // RDD C
val wordCounts = mappedWords.reduceByKey(_ + _)     // RDD D
wordCounts.saveAsTextFile("hdfs://...output")      // Action!

其执行流程的 DAG 和 Stage 划分如下图所示

流程解释 (对应上图数字)：

• 执行 saveAsTextFile (Action)，触发一个 Job。
• DAGScheduler 从 RDD D 反向回溯，发现 reduceByKey 是一个宽依赖。
• 在宽依赖处划开，reduceByKey 之后的操作（本例中没有）属于 Stage 2 (Result Stage)，之前的所有操作 (textFile, flatMap, map) 属于 Stage 1 (Shuffle Map Stage)。
• Stage 1 启动。假设源文件被划分为 N 个分区，则 Stage 1 会创建 N 个 ShuffleMapTask。这些 Task 被分配到各个 Executor 上，读取 HDFS 数据块，执行 flatMap 和 map 操作，然后为 reduceByKey 做准备（对- 数据进行分区和本地聚合），最后将结果写入本地磁盘（Shuffle 文件）。
• Stage 1 全部执行完毕后，Stage 2 启动。reduceByKey 默认的分区器（通常是 HashPartitioner）会产生 M 个分区（默认和父 RDD 分区数一致），所以 Stage 2 会创建 M 个 ResultTask。
• 这些 ResultTask 会去拉取 (Fetch) Stage 1 中输出的、属于自己分区的 Shuffle 数据，然后在 Executor 上执行最终的聚合（_ + _）操作，最后将结果保存到 HDFS。

总结

• Task： 一个 Stage 会根据其分区数（Partitions）被拆分成多个 Task。Task 是 Spark 中最基本的工作单元和执行单元，每个 Task 在一个 Executor 的一个核心上处理一个分区的数据。一个 Stage 的所有 Task 执行的计算逻辑是完全一样的，只是处理的数据不同。
• stage中存在task最大运行耗时远大于中位数的任务为异常

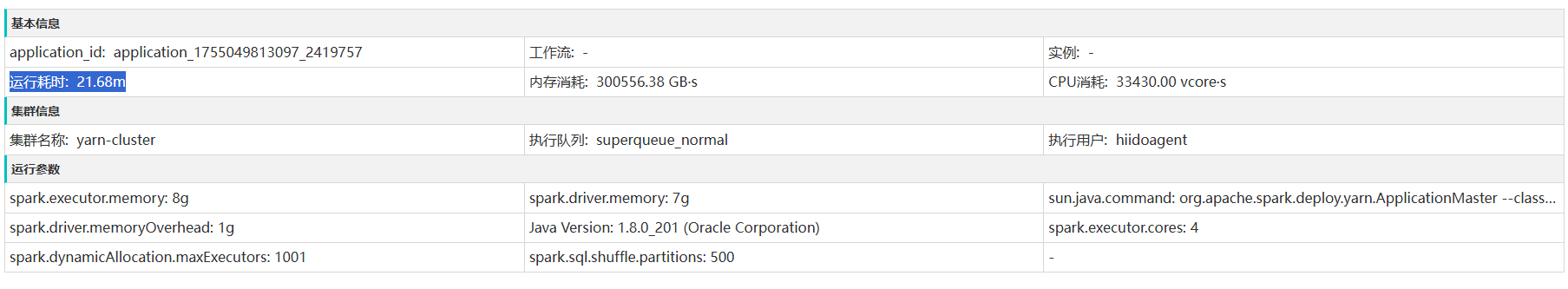

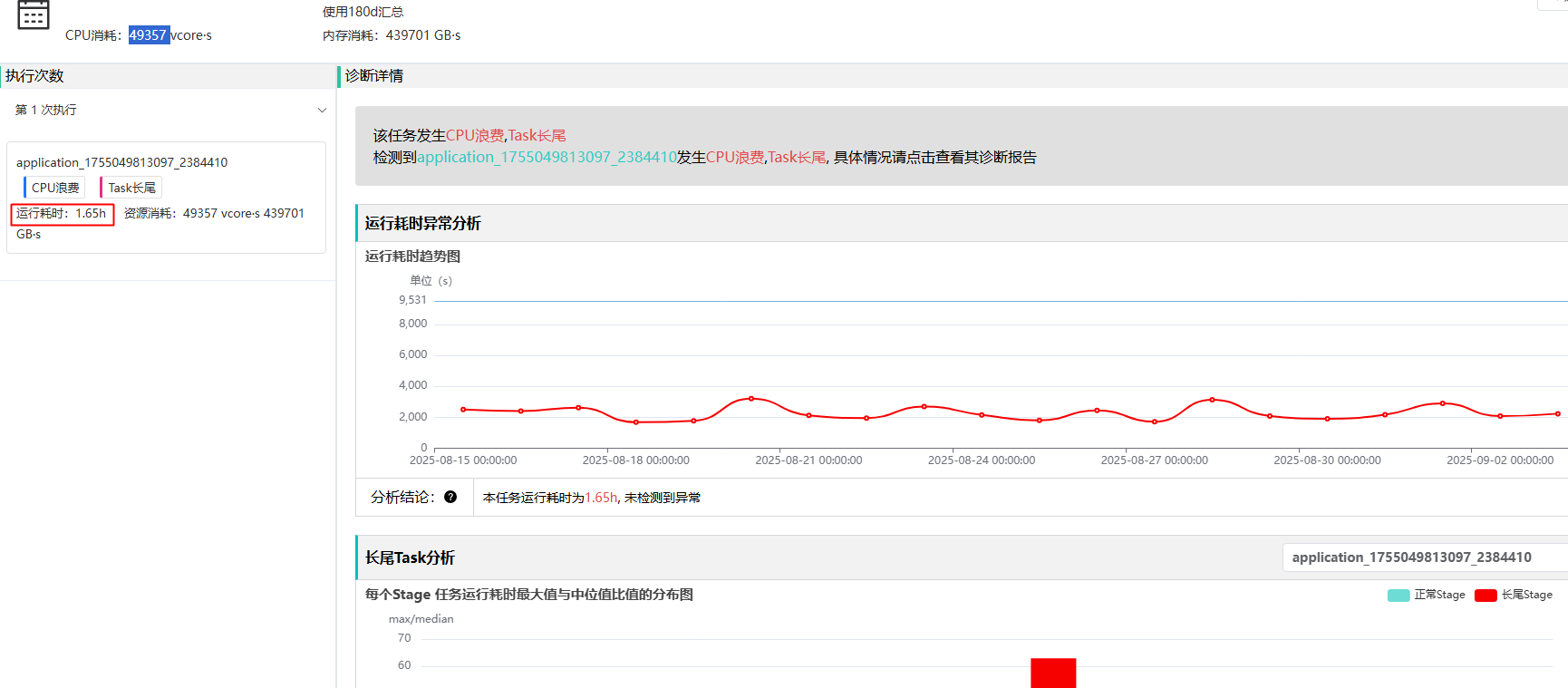

cpu浪费计算

executor计算

• 任务实际使用的计算资源（毫秒） spark所有的job 执行时间相加: inJobComputeMillisUsed= (for-> spark.job.executorRunTime++)

• 任务可用的计算资源（毫秒） totalCores=executorCores*maxExecutors（最大并发executor数） inJobComputeMillisAvailable = totalCores * jobTime;

• cpu浪费比例
  executorWastedPercentOverAll = (inJobComputeMillisAvailable - inJobComputeMillisUsed) / inJobComputeMillisAvailable * 100%
• 判断是否浪费 if (cpu浪费比例45% < 阈值50%)=> 正常 备注:这里如果启用了spark 动态分配设置(spark.dynamicAllocation.enabled)，计算完的executor会关闭，安这种方式计算，会把关闭后的executor也会算为在应用cpu， 这样的话计算是不合理的

driver计算

• 主要是计算 dirver中间卡顿没有计算的比例，比如调度下一个job时没有资源可用
• appTotalTime 表示整个Spark应用的总运行时间
• jobTime 表示所有Spark作业实际执行时间的总和
  driverComputeMillisWastedJobBased = driverTimeJobBased * totalCores
  driverTimeJobBased = appTotalTime - jobTime （应用总时间减去作业时间）
  appComputeMillisAvailable = totalCores * appTotalTime （总核心数乘以应用总时间）
  #### driver cpu浪费比例 driverWastedPercentOverAll = ((float) driverComputeMillisWastedJobBased / appComputeMillisAvailable) * 100; 在Spark应用中， appTotalTime 和 jobTime 差距较大的情况主要有以下几种：

appTotalTime和jobTime的差距区别 说明

1. 资源等待 ：
   • 启动Driver后YARN没有可用资源时
   • 作业执行过程中资源被抢占或释放后重新申请
2. 作业间隔期 ：
   • 当一个作业完成到下一个作业开始提交之间的间隔时间
   • 这个间隔期会计入 appTotalTime 但不会计入 jobTime
3. 其他情况 ：
   • Driver初始化时间（加载依赖、注册应用等）
   • 作业调度延迟（特别是在动态资源分配模式下）
   • 数据倾斜导致的某些任务长时间运行，而其他资源处于空闲状态

我们当前的环境

• 我们目前没有启用严格cpu分配和限制
• 启用saprk动态分配后和计算逻辑冲突
• spark kyuubi机器就是存在浪费cpu和内存常驻进程机器来换取加速启动进程，会存在浪费情况

综合以上考虑，这个诊断对我们目前不适用，调大这人阈值到95

• executorThreshold: 95
• driverThreshold: 95

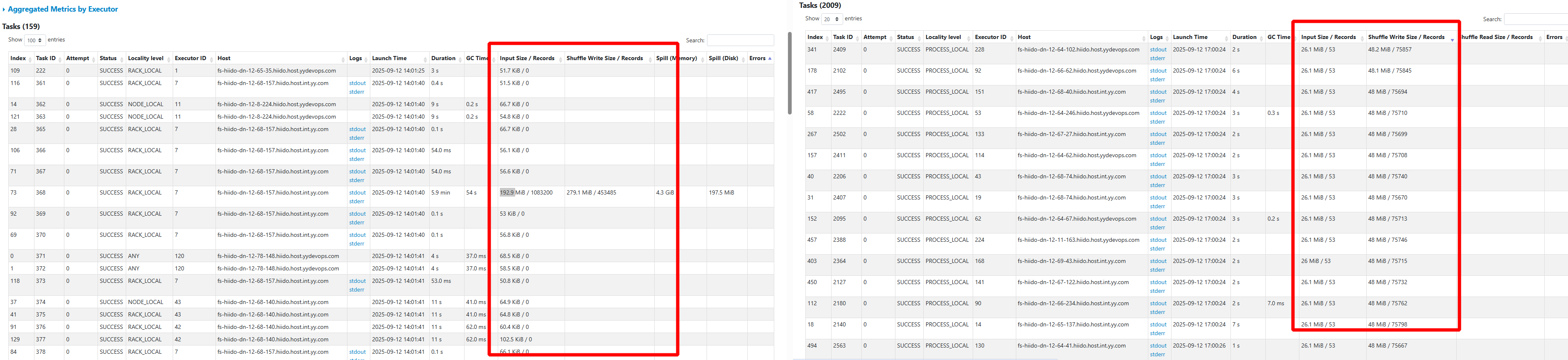

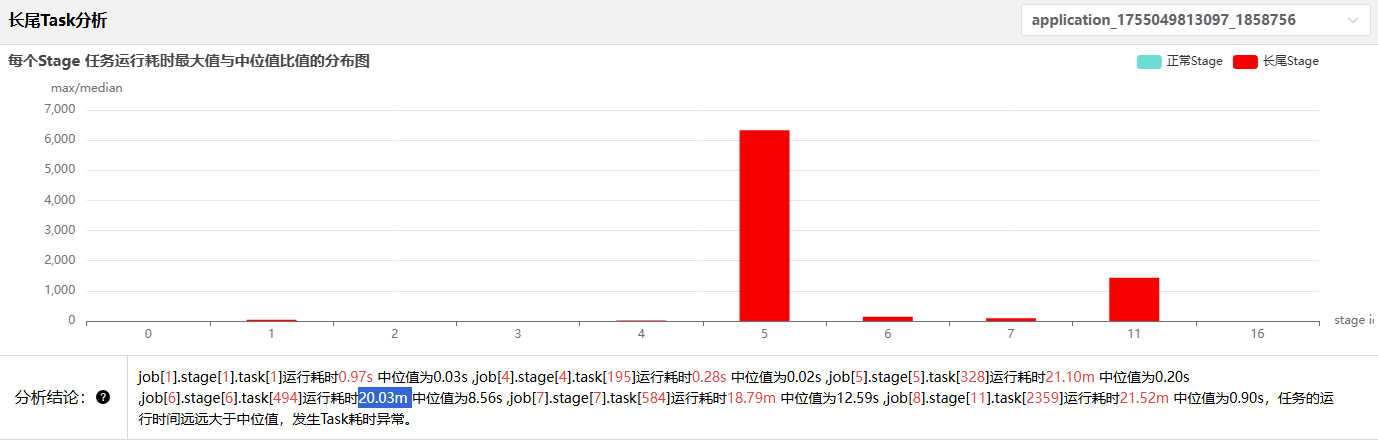

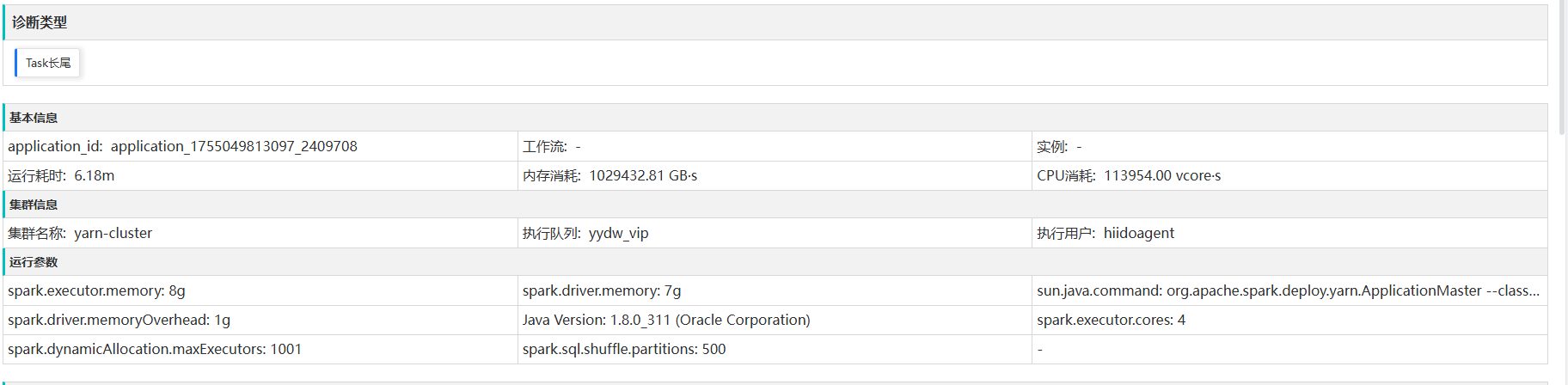

Task长尾

诊断描述 ：map/reduce task最大运行耗时远大于中位数的任务

计算方式

// 计算每个task的最大执行时间与中位数的比值
ratio = max_duration / median_duration
// taskDurationConfig.threshold default:10
当 ratio > threshold 时（threshold来自配置），判定为长尾异常

建议优化

首先确认是数据倾斜还是计算倾斜

• 如果某个 Task 的 Shuffle Read 数据量远大于其他 Task，基本可以断定是数据倾斜。如果处理的数据量差不多，但执行时间差别大，可能是计算倾斜（例如某个分区的数据导致了更复杂的计算逻辑，如深层循环）。

  优化方向一：应对数据倾斜 (Data Skewness)

  这是最常见的原因，即某些 Key 对应的数据量远大于其他 Key。 a) 预处理数据源

• 理想方案：如果可能，直接从数据源端进行预处理，将热点数据打散。例如在 Hive ETL 阶段就对频繁使用的 Key 进行加盐或打散。 b) 过滤倾斜的Key
  方案：如果某些热点 Key 不是业务分析所必需的（例如爬虫抓取的异常 NULL 值、测试账号的数据），可以直接在作业中过滤掉它们。 命令示例：

   // 假设 'key' 列中存在一些我们不需要的异常大Key
  val filteredRDD = originalRDD.filter(row => row.getAs[String]("key") != "异常Key值")


• c) 两阶段聚合（加盐/打散 -> 聚合 -> 去盐 -> 最终聚合）
  场景：适用于 reduceByKey, groupByKey, agg 等聚合类 Shuffle 操作。
  步骤：
  - 打散：给每个 Key 加上一个随机前缀（盐），将一个大 Key 拆分成多个小 Key。

// 第一步：加盐局部聚合
val saltedPairRDD = originalPairRDD.map{ case (key, value) =>
  val salt = (new util.Random).nextInt(numSalts) // numSalts 是随机范围，例如 10
  (s"$salt-$key", value)
}
val partialAggRDD = saltedPairRDD.reduceByKey(_ + _) // 局部聚合

- 去盐：去掉随机前缀，恢复原始 Key。

// 第二步：去盐
val removedSaltRDD = partialAggRDD.map{ case (saltedKey, value) =>
  val originalKey = saltedKey.substring(saltedKey.indexOf("-") + 1)
  (originalKey, value)
}

- 最终聚合：对恢复后的原始 Key 进行全局聚合。

// 第三步：全局聚合
val finalAggRDD = removedSaltRDD.reduceByKey(_ + _)

效果：将原本由一个 Task 处理的一个大 Key 的计算压力，分摊给了多个 Task，完美解决倾斜。

• d) 使用随机Key实现扩容join
• 场景：适用于大表 Join 倾斜维表（维度表中有热点 Key），即 Skew Join。
• 步骤：
  • 从大表中筛选出导致倾斜的热点 Key 列表。
  • 打散大表：将大表中热点 Key 的数据加上随机前缀，从而扩容。
  • 扩容维表：将维表中热点 Key 的数据复制多份（笛卡尔积），每份对应一个随机前缀。
  • Join：将处理后的两个表进行 Join，由于热点 Key 被扩容后可以匹配上，非热点 Key 正常 Join。
• 代码思路复杂，Spark 3.2+ 已原生支持 SKEW JOIN 优化，可通过 Hint 实现：

  spark.sql("""
  SELECT /*+ SKEW('table_name', 'skewed_column') */ *
  FROM table_name
  """)



  在低版本中，通常需要手动实现上述逻辑。

优化方向二：调整分区与并行度

• a) 提高Shuffle并行度 方案：通过设置 spark.sql.shuffle.partitions（默认200）来增加 Shuffle 后的分区数。
  原理：让数据被分配到更多个 Task 中去处理，即使有数据倾斜，更大的分区数也可能让倾斜程度相对降低。这是一个简单但可能有效的“缓兵之计”。

  spark.conf.set("spark.sql.shuffle.partitions", "1000") // 根据数据量调整
   // 或者在 reduceByKey 等操作中直接指定分区数
  rdd.reduceByKey(_ + _, 1000)


• b) 使用自定义Partitioner 方案：如果业务逻辑清晰，可以自定义分区规则，避免某些分区落入过多数据。 场景：例如，你明确知道某些 Key 是热点，可以编写自己的 Partitioner 类，将这些 Key 强制分配到多个特定的分区中去。

优化方向三：检查计算逻辑与资源

• 如果不是数据问题，而是计算问题：
  • 检查UDF（用户自定义函数）:你的 UDF 中是否存在低效操作（如频繁创建对象、递归过深）？是否在某些特定数据上会触发低效路径？优化你的代码逻辑。
  • 检查资源竞争:
    • GC（垃圾回收）:长尾 Task 可能因为处理的数据量大，触发了频繁的 Full GC。在 Spark UI 中检查该 Task 的 GC 时间。考虑使用 G1GC 并调整堆内存和 GC 参数。
    • Executor 负载不均:可能某个 Executor 所在的物理机负载本身就很高（CPU、磁盘IO、网络IO被其他进程占用），导致上面的所有 Task 都变慢。需要从集群监控层面排查。

优化总结与流程

• 定位：使用 Spark UI 确定是数据倾斜还是计算倾斜。
• 首选：如果能过滤掉倾斜Key，这是最直接的方法。
• 核心手段：对于聚合操作，优先考虑两阶段聚合（加盐）；对于 Join 操作，优先看能否使用 Spark 3.2+ 的 SKEW JOIN Hint。
• 通用技巧：尝试增加 Shuffle 分区数 (spark.sql.shuffle.partitions)。
• 深度优化：考虑自定义分区器或优化UDF 代码和 JVM 参数。
• 长尾问题的优化通常是上述多种方法结合使用、反复迭代的过程。核心思想永远是：将集中在一处的计算和存储压力，尽可能地分散到多个并行单元中去。

数据倾斜

描述: 数据倾斜诊断规则如下
1、任务总耗时>30min
2、stage耗时/任务总耗时>45%
3、shuffle read的数据量满足一下条件之一：

  # 0w-5w
  - start: 0
    end: 50000
    threshold: 0
  # 5w-10w
  - start: 50000
    end: 100000
    threshold: 100
  # 10w-100w
  - start: 100000
    end: 1000000
    threshold: 50
  # 100w-500w
  - start: 1000000
    end: 5000000
    threshold: 10
  # 500w-2000w
  - start: 5000000
    end: 20000000
    threshold: 5
  # 2000w-3000w
  - start: 20000000
    end: 30000000
    threshold: 3.5
  # 3000w-4000w
  - start: 30000000
    end: 40000000
    threshold: 3
  # 4000w-5000w
  - start: 40000000
    end: 50000000
    threshold: 2.25
  # 5000w
  - start: 50000000
    end: 0
    threshold: 2

### 计算公式

• Spark数据倾斜的计算公式主要是通过比较每个stage中task的shuffle read数据量的最大值(max)和中位数(median)的比值来判断。
  具体公式为：数据倾斜比例 = max(shuffle_read) / median(shuffle_read)
• 举例说明：
  • 假设某个stage有5个task，它们的shuffle read数据量分别为：[1000, 1200, 1100, 1050, 5000]
  • 中位数median为1100，最大值max为5000
  • 数据倾斜比例 = 5000/1100 ≈ 4.55
  • 如果配置的阈值是3，那么这个stage就会被标记为存在数据倾斜(abnormal)

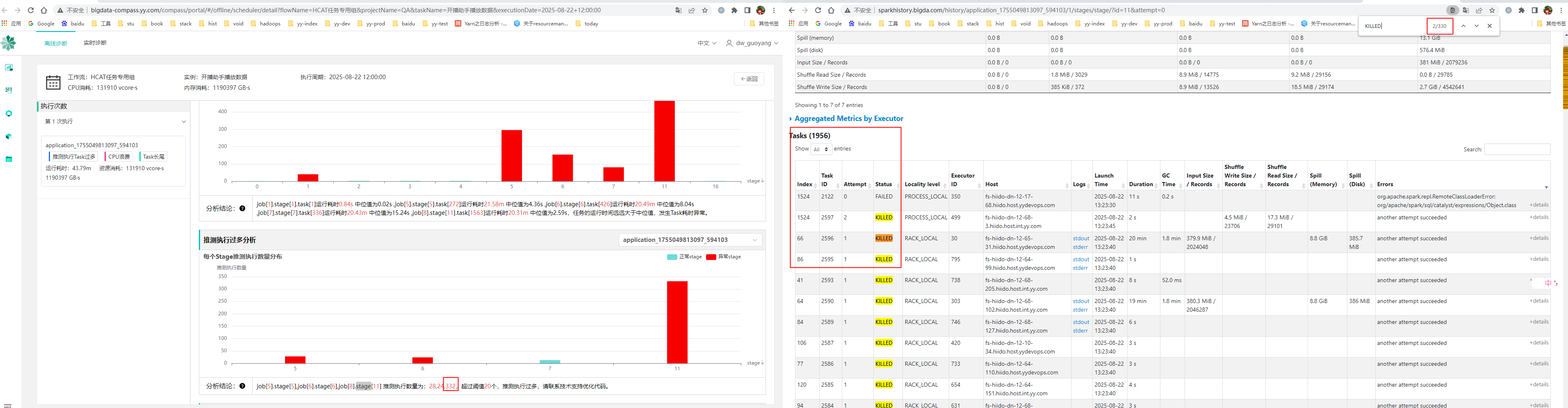

• 诊断平台阈值

建议优化

针对Spark数据倾斜问题，常见的优化方法包括：

• 增加分区数 ：通过 repartition 或 coalesce 增加分区数量，使数据分布更均匀
• 使用随机前缀 ：对倾斜的key添加随机前缀，分散数据到不同分区
• 广播小表 ：对于join操作中的小表，使用广播变量避免shuffle
• 两阶段聚合 ：先对倾斜key进行局部聚合，再进行全局聚合
• 过滤倾斜key ：单独处理倾斜key，再合并结果
• 调整并行度 ：通过 spark.sql.shuffle.partitions 参数调整shuffle并行度
• 另参考 * 优化方向一：应对数据倾斜 (Data Skewness)

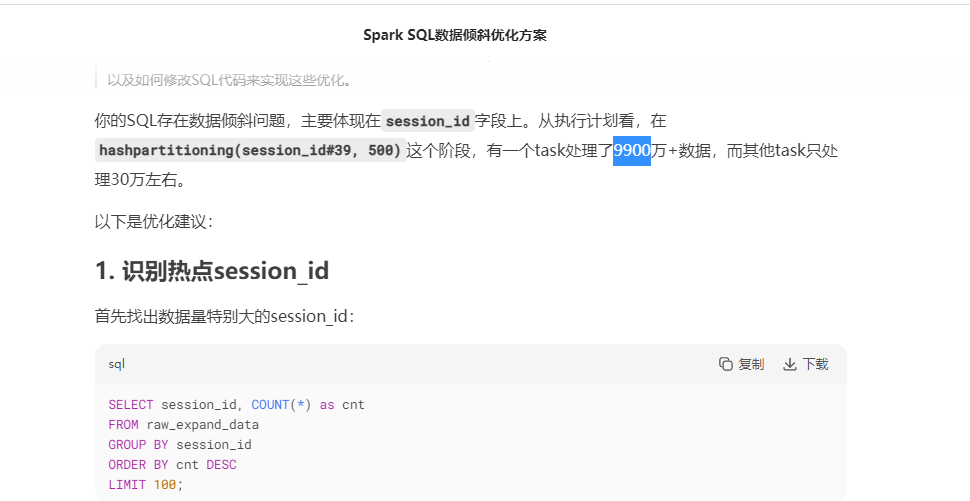

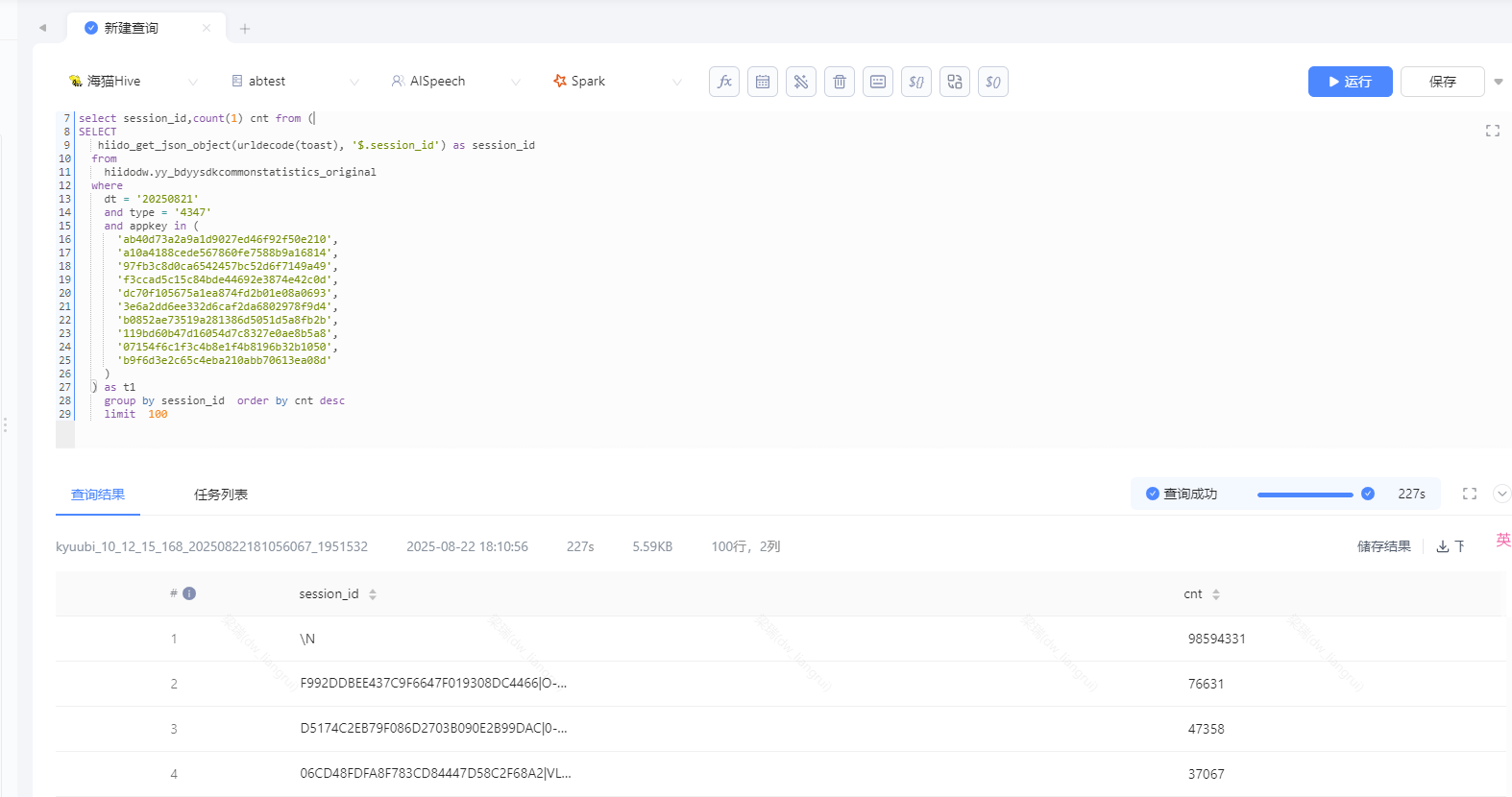

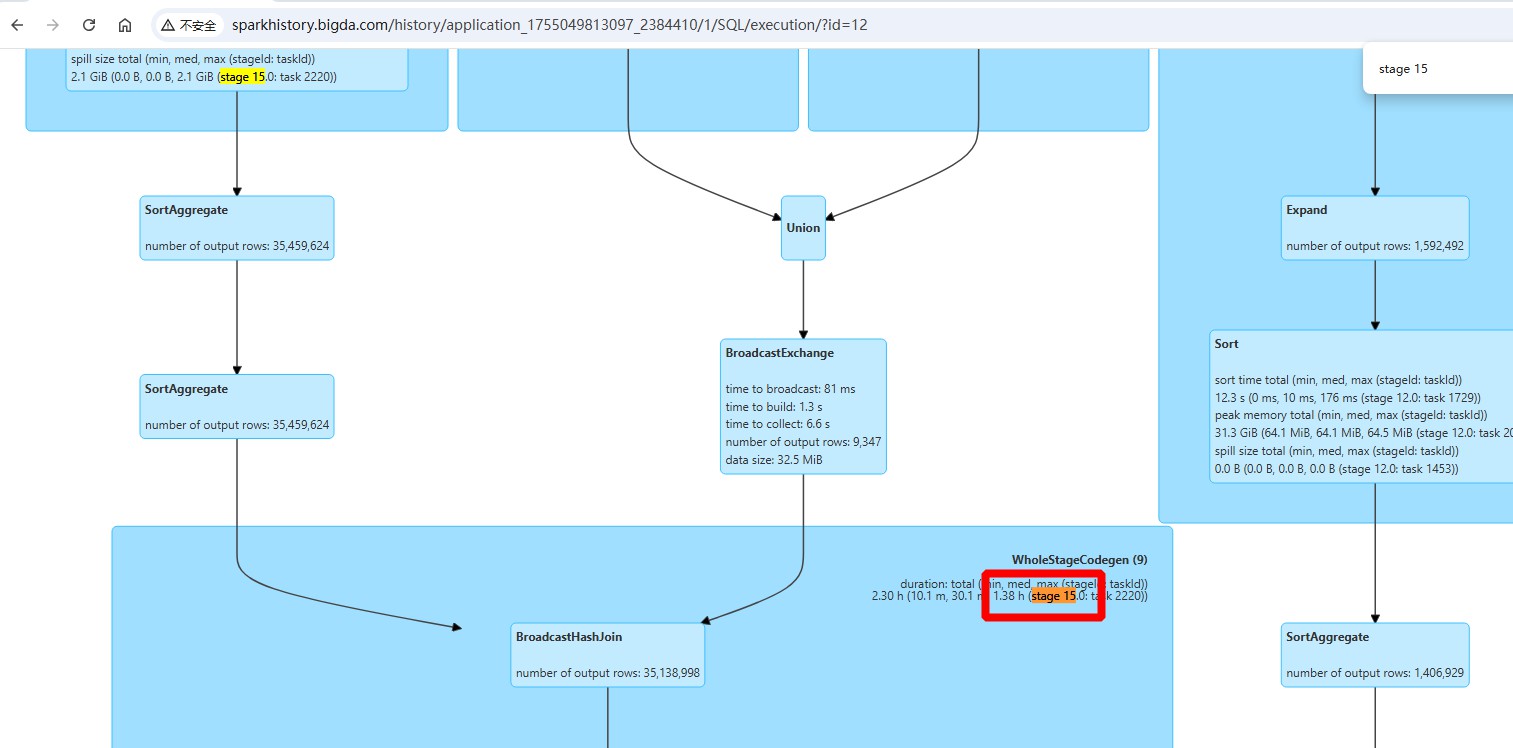

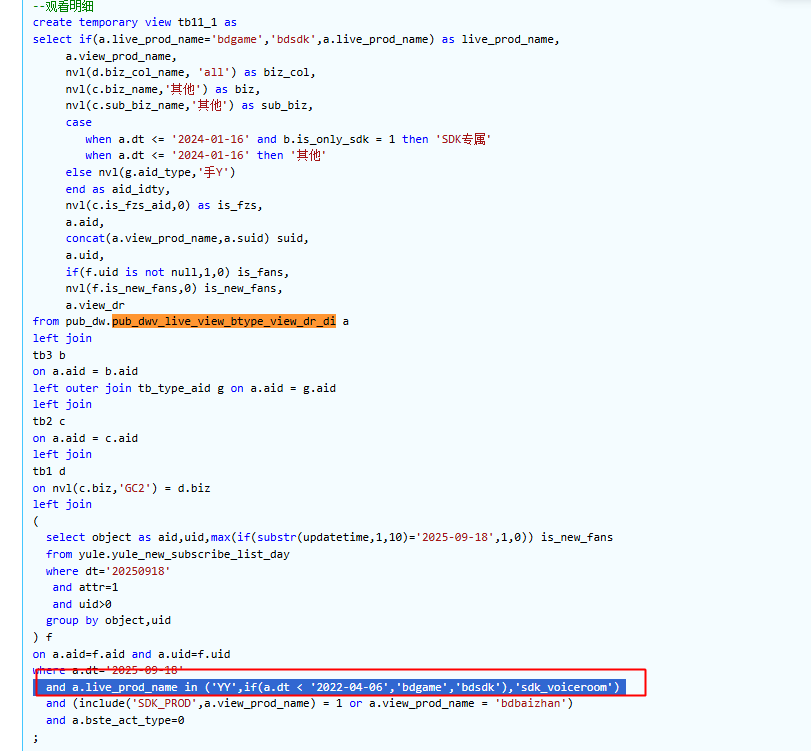

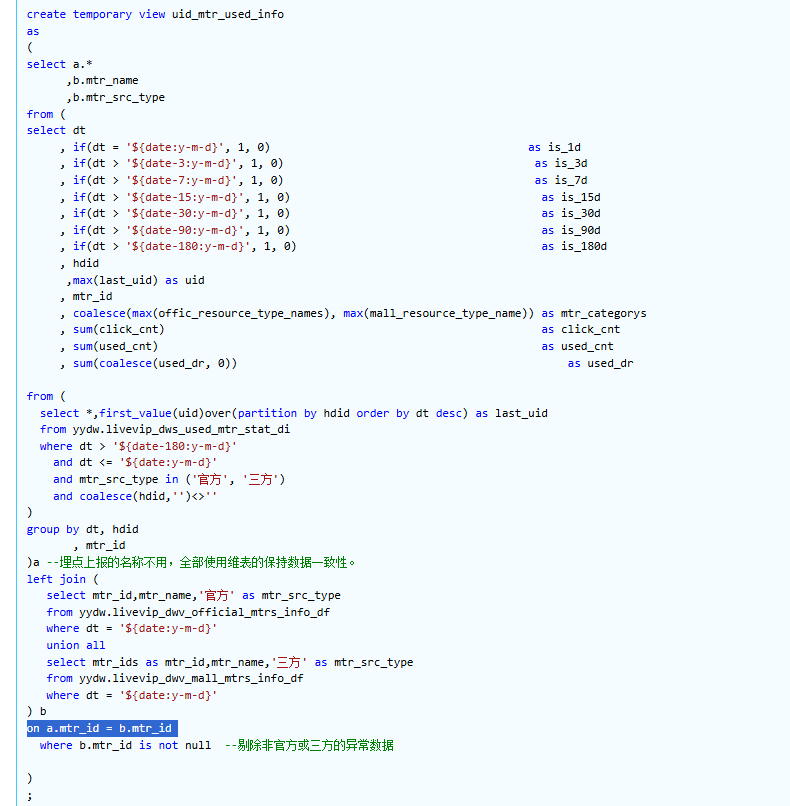

  例：把个saprk sql 识别出数据倾斜，把执行计化丢给AI


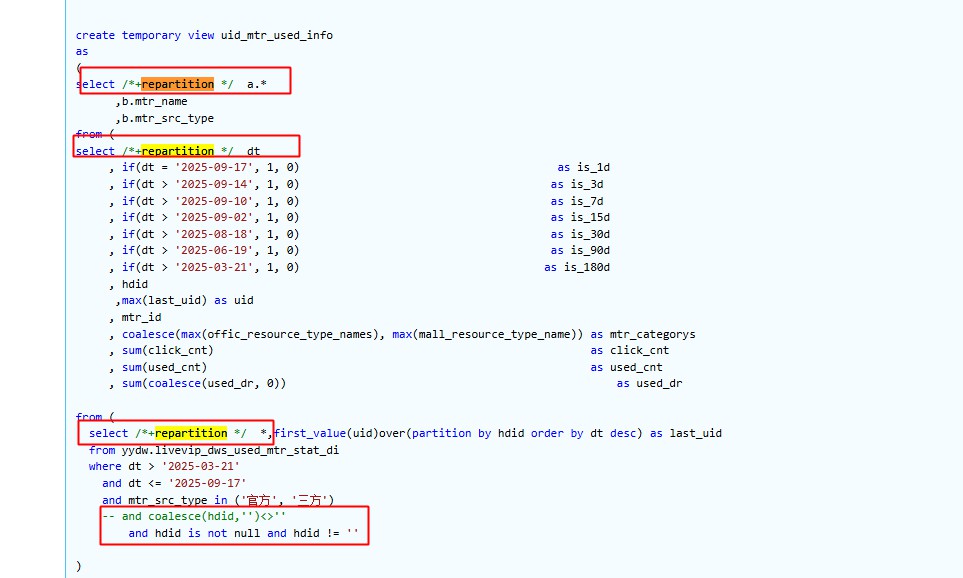

优化后的sql:
这里是根据session_id分组求 path最长的一条，所以null值也只会取一条，这里可以直接干掉，或把null值单独去求一个max

  select
    xxx,
    row_number() over(partition by session_id  order by    length(path) desc ) as row_id
  from   raw_expand_data where session_id is not null

代码实现示例：

 // 增加分区数
Dataset<Row> repartitioned = dataset.repartition(200);
// 广播小表
Dataset<Row> smallTable = ...;
Dataset<Row> bigTable = ...;
Dataset<Row> joined = bigTable.join(broadcast(smallTable), "key");
// 两阶段聚合
Dataset<Row> stage1 = dataset.groupBy("key").agg(sum("value"));
Dataset<Row> stage2 = stage1.groupBy("key").agg(sum("sum(value)"));

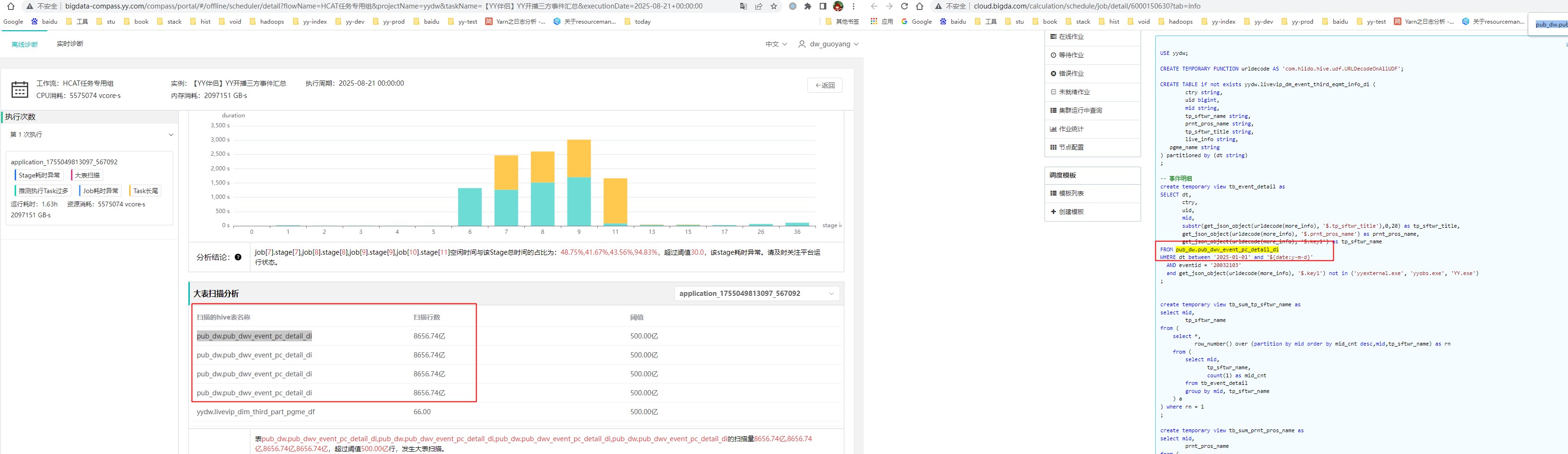

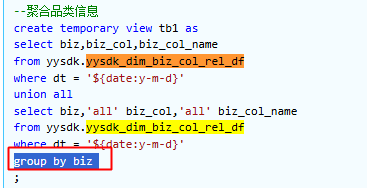

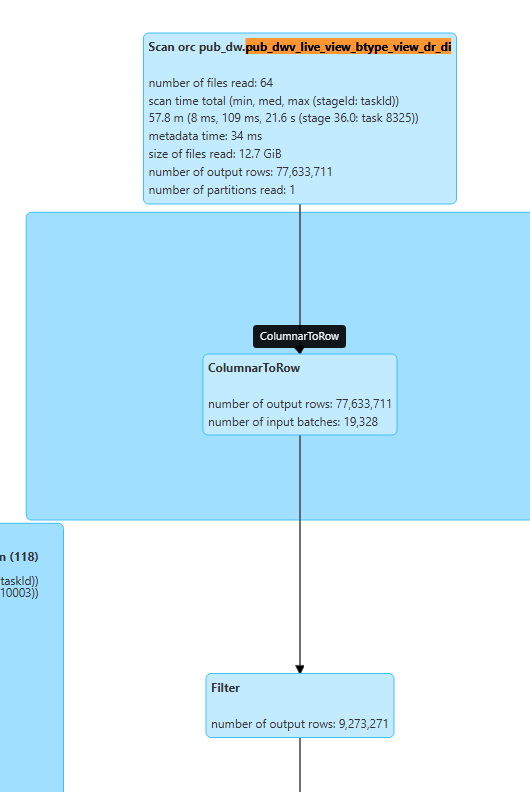

大表扫描

找到对应的表sql，看是否有异常

推测执行过多分析

Stage中推测执行任务数超过20个，即可判定为推测执行过多

当前spark3.2.1

spark.speculation	true
spark.speculation.interval	5s
spark.speculation.multiplier	2
--3.2.1默认值
spark.speculation.multiplier 1.5 //一项任务的速度要比平均速度慢多少倍，才能被纳入推测执行的范围之内。
spark.speculation.quantile	0.75 //在为特定阶段启用推测之前必须完成的任务比例。

建议优化

• 提高乘数因子 (spark.speculation.multiplier=3)
  使判断标准更严格，只有明显慢于平均水平的任务才会触发推测执行
• 提高任务完成比例阈值 (spark.speculation.quantile=0.9) 需要90%的任务完成后再开始判断，确保有足够样本计算有意义的平均时间
• spark4.0最新版本值也是deepseek建议的值

  spark.speculation.multiplier	3
  spark.speculation.quantile 0.9


Job耗时异常分析

Job中空闲时间 (job总时间 - stage累计时间) 与总时间的占比超过30.00%%，即判定为Job耗时异常

Stage耗时异常分析

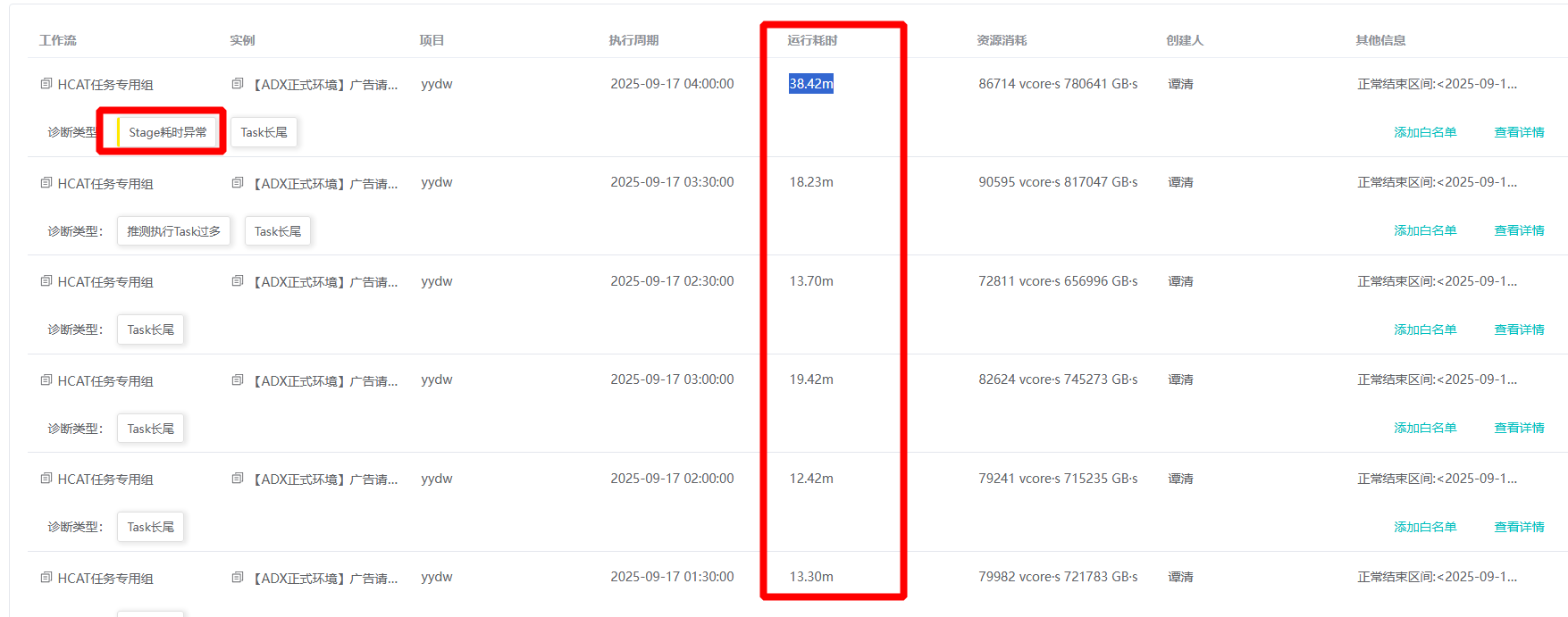

Stage空闲时间 (stage运行时间-任务运行时间) 与stage运行时间的占比超过30.0%，即判定为Stage耗时异常

基线时间异常

相对于历史正常结束时间，提前结束或晚点结束的任务

待补充更多的诊断逻辑分析

后续优化

默认诊断不符合当前效果，后续需要结合实际场景，给出优化建议
